Xaiv los yog hloov lub Bosch Rexroth A10VSO piston twj tso kua mis yuav tsum sib piv cov tswj valve teeb rau lub caij nyoog hydraulic logic ntawm lub tshuab party. Lub a10vso dfr dflr dr tswj hom txiav txim seb lub twj tso kua mis kho nws qhov kev hloov pauv li cas hauv kev hloov pauv. Qhov kev xaiv no ncaj qha tsim qhov system haum thiab lub zog ua haujlwm. Qhov kev tshuaj ntsuam no rhuav tshem cov tshuab sib txawv ntawm cov a10vso tswj hom raws li cov ntaub ntawv raug cai. Siv nws los coj cov kev xaiv engineering, kev hloov kho thaj chaw, thiab kev txiav txim siab yuav khoom.
Yuav ua li cas A10VSO DR, DFR, thiab DFLR tswj ua haujlwm
A10VSO series ua haujlwm qhib -circuit industrial setups. Nws txawv ntawm lub xov tooj ntawm tes A10VO feem ntau nyob rau hauv cov tswj muaj thiab cov kabmob sab hauv tsim. Cov kws ua haujlwm yuav tsum kuaj xyuas qhov muaj nyob rau txhua lub twj tso kua mis tshwj xeeb. Tsis yog txhua qhov ntau thiab tsawg txhawb kev teeb tsa DFLR nyuaj. Cov tswj valve ua raws li lub tshuab hlwb hlau ntawm lub twj tso kua mis. Nws xa cov roj nyob rau hauv siab mus rau lub piston tswj, uas qaij lub swashplate tiv thaiv lub caij nplooj ntoos hlav rov qab.
CovDRteeb tsa ua raws li tus tswj lub siab. Nws txoj haujlwm tseem ceeb yog txhawm rau txo qis qhov siab siab hauv qhov ua haujlwm ntawm lub twj tso kua mis. Thaum lub siab nce mus txog qhov kev teeb tsa ntawm tus tsav lub caij nplooj ntoos hlav, qhov kev tswj spool hloov. Nws xa cov roj rau hauv lub tog raj kheej tswj. Cov roj siab no kov yeej lub caij nplooj ntoos hlav rov qab thiab txo qis lub kaum sab xis swashplate. Pump tso zis poob rau zero. Raws li qhov tshwm sim, lub twj tso kua mis tuav lub teeb siab yam tsis muaj kev cuam tshuam ntxiv ntws hla lub valve nyem.
CovDFR thiab DFR1kev teeb tsa ua raws li cov tswj kev siab thiab ntws. Lawv khiav ntawm lub load-sensing txoj kev piav qhia hauv Bosch Rexroth AG cov ntaub ntawv. Cov kev tswj no phim lub twj tso kua mis tso tawm kom txaus txaus uas cov actuators xav tau. Lawv ua qhov no siv lub siab sib txawv teeb liab xa los ntawm lub valve directional rov qab mus rau lub twj tso kua mis. Vim li no, lub twj tso kua mis tsuas yog muab cov dej ntws uas xav tau rau kev txav tam sim no. Qhov no txiav cov cua kub buildup thoob plaws tag nrho lub luag hauj lwm voj voog.
CovDFLRkev teeb tsa ntxiv ib lub tshuab fais fab limiter rau lub siab thiab ntws tswj. Nws tas li taug kev siab thiab ntws ua ke. Kev tswj xyuas lub twj tso kua mis yog tias lub zog xav tau tshaj qhov kev txwv ntawm lub tshuab tsav. Tshawb xyuas lub Hoobkas teeb tsa hluav taws xob yog qhov yuav tsum tau ua rau DFLR twj. Qhov tsis raug torque nkhaus yuav nres lub tshuab hluav taws xob lossis tawm lub zog tsav tsis siv.
Qhov Tseem Ceeb Mechanics ntawm Load-Sensing hauv DFR/DFR1
Load-sensing systems nyob ntawm seb tus neeg kho tshuab tshuav nyiaj li cas nyob rau hauv ib tug metering orifice. Nyob rau hauv feem ntau setups, no orifice yog proportional directional valve nyob rau hauv lub ntsiab kab. Lub DFR tswj valve pom lub siab poob thoob plaws qhov qhib sab nraud. Nws siv qhov sib npaug siab piav qhia los ntawm Bernoulli equations los kho lub swashplate. Lub spool balances load siab ntxiv rau lub caij nplooj ntoos hlav quab yuam tiv thaiv lub qhov hluav taws xob lub twj tso kua mis kom lub siab ruaj khov margin.
Thaum lub valve qhib dav, lub siab poob thoob plaws qhov qhib ntog luv luv. Qhov kev hloov no ua rau lub spool hloov thiab tso roj los ntawm kev tswj piston. Lub caij nplooj ntoos hlav rov qab ces thawb lub swashplate mus rau lub kaum sab xis. Pump hloov chaw nce mus txog thaum cov npoo siab rov qab los. Thaum lub valve kaw, lub siab poob nce ntxiv. Qhov no yuam cov roj rov qab rau hauv lub piston tswj kom txo cov twj tso kua mis.
Qhov sib txawv ntawm lub cev ntawm DFR thiab DFR1 tsuas yog nyob hauv txoj hauv kev ntawm X chaw nres nkoj ntawm kev tswj thaiv. Tus qauv DFR tswj suav nrog lub qhov me me hauv qhov los ntshav. Nws txuas cov load-sensing kab mus rau lub twj tso kua mis cov ntaub ntawv ntws. Qhov no vents lub load-sensing lub teeb liab thaum lub qhov taw qhia valve chaw, tso lub twj tso kua mis kom qis standby siab. Qhov teeb tsa DFR1 tawm ntawm qhov chaw los ntshav no tag nrho. Cov tshuab siv DFR1 yuav tsum muab txoj hauv kev tawm sab nraud hauv lub valve thaiv kom tso lub teeb liab.
Vim qhov sib txawv no, ob qhov teeb tsa tsis sib hloov.

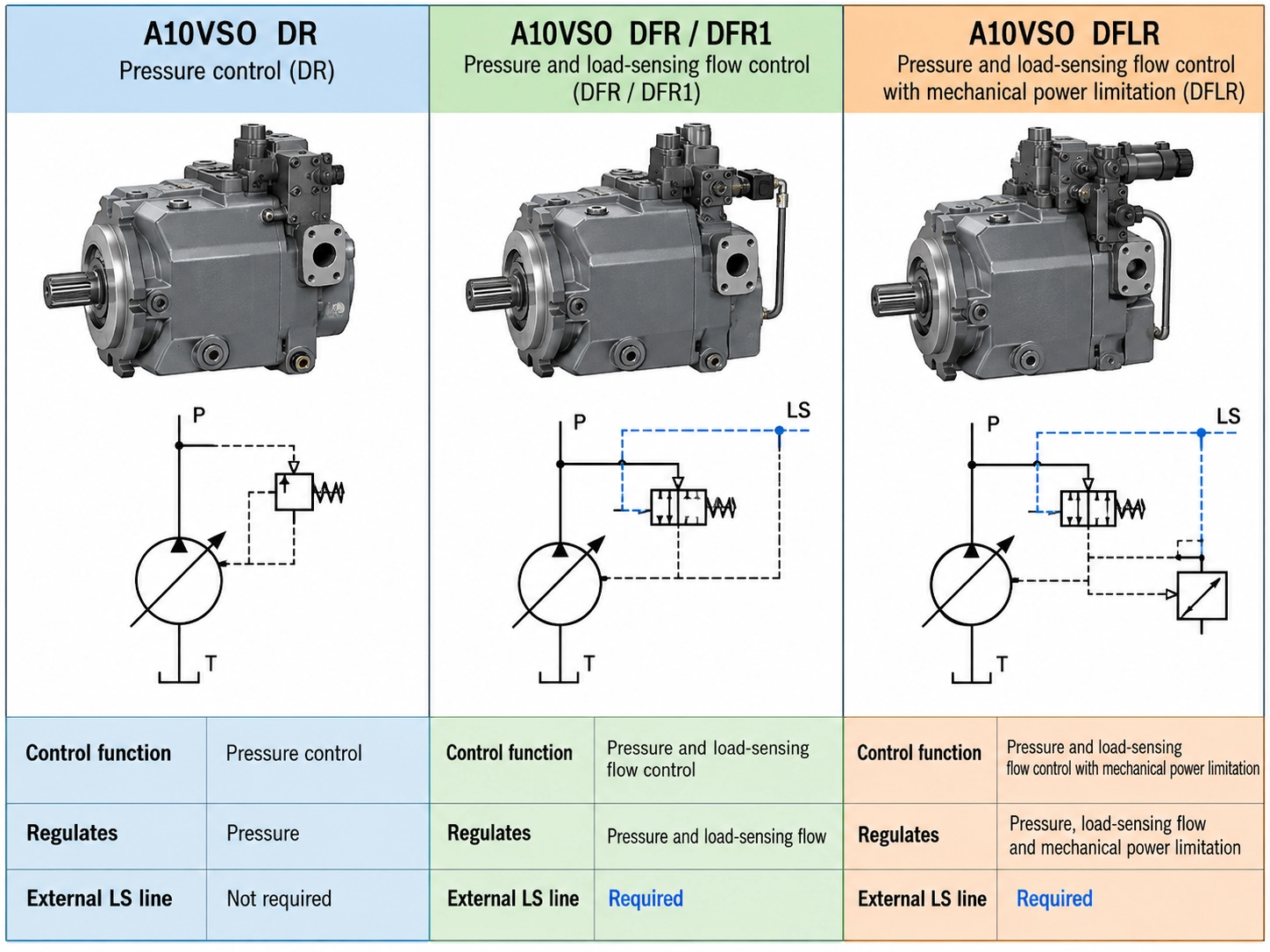

A10VSO DR vs DFR vs DFLR: Comprehensive Technical Comparison
Kev txheeb xyuas qhov ntsuas qhov ntsuas qhov siab yog thawj kauj ruam hauv kev sib piv hom kev tswj hwm rau txoj haujlwm ua lag luam. Bosch Rexroth AG teeb tsa lub nominal siab ntawm 280 bar thiab lub siab ncov siab ntawm 350 bar rau A10VSO Series 31 thiab 32 hla qhov ntau thiab tsawg 18 txog 140. Rau qhov me me 10 twj tso kua mis hauv Series 52, Bosch Rexroth AG teev cov nominal siab ntawm 250 bar thiab ib peak siab.
Cov kev tswj hwm no sib txawv feem ntau hauv cov kev hloov pauv uas lawv tswj hwm thiab cov kab sab nraud lawv xav tau khiav. DR tsis xav tau cov kab tsav sab nraud. Nws ua hauj lwm raws li ib tug standalone voj uas tsuas saib xyuas nws tus kheej qhov hluav taws xob chaw nres nkoj. Lub DFR xav tau ib qho kev thauj khoom tshwj xeeb-sensing kab los ntawm tus actuator mus rau X chaw nres nkoj ntawm lub twj tso kua mis tswj. Lub DFLR xav tau tib lub voj voog sab nraud, tab sis nws ntxiv ib qho kev teeb tsa hluav taws xob uas yuav tsum phim lub cev muaj zog. Qhov no ua rau hloov DFLR ntau dua.
| Tswj hom | Tswj Variables | Sab nraud Circuit Xav Tau | LS Muaj peev xwm | Lub zog txwv | Hloov Complexity |
|---|---|---|---|---|---|
| DR | Siab | Tsis muaj | Tsis muaj | Tsis muaj | Tsawg |
| DFR / DFR1 | Siab, Flow | Metering orifice, LS kab | Yog lawm | Tsis muaj | Nruab nrab |
| DFLR | Siab, ntws, zog | Metering orifice, LS kab | Yog lawm | Yog lawm | Siab |
Cov kws kho tsheb yuav tsum tshuaj xyuas qhov teeb tsa hydraulic uas twb muaj lawm ua ntej xaj lub twj tso kua mis hloov. Kev hloov kho dua tshiab los ntawm DR mus rau DFR yuav tsum muaj cov kab tsav tsheb tshiab thiab hloov cov kev taw qhia li qub. Kev sib pauv DFLR rau DFR tshem tawm lub zog txwv tag nrho. Qhov kev hloov ntawd ua rau lub tshuab hluav taws xob muaj kev pheej hmoo ntawm overheating thaum lub sij hawm muaj kev kub siab thiab dej siab.
Daim Ntawv Thov Kev Sib Koom: Yam Kev Teeb Meem Koj Xav Tau?
Kev xaiv txoj cai tswj hwm yuav tsum tau tshuaj xyuas lub luag haujlwm lub voj voog, lub cev muaj zog loj, thiab qhov ntsuas kub ntawm lub tshuab. Lub twj tso kua mis tswj yuav tsum sib npaug li cas cov actuators kos roj dhau sijhawm.
- DR setupshaum cov tshuab uas xav tau lub siab tsis tu ncua nrog me ntsis ntws thaum lub sijhawm tuav ntev. Cov xovxwm muaj feem ntau siv DR tswj los tuav lub zog clamping ntawm ib feem. Lub twj tso kua mis destrokes zero ntws thaum tuav lub teeb siab. Qhov no txiav fais fab kos thiab cua sov buildup thaum tuav kauj ruam.
- Kev teeb tsa DFRhaum cov tshuab uas muaj ntau yam actuators khiav ntawm qhov sib txawv ceev thiab thauj khoom thaum lub voj voog. Cov cuab yeej siv tshuab thiab cov kab ntau lawm siv DFR tswj los muab cov dej ntws uas xav tau los ntawm cov khoom sib npaug. Qhov no tiv thaiv cov cua kub hnyav uas tshwm sim los ntawm kev muab cov roj pov tseg hla lub pob nyem, tso cai rau cov roj tso tsheb me me thiab cov cua txias me me.
- Kev teeb tsa DFLRyog qhov tsim nyog rau cov tshuab hnyav uas lub zog hydraulic siab tshaj qhov ntsuas ntawm lub tshuab hluav taws xob. Cov txheej txheem loj thiab cov shredders siv DFLR tswj kom khiav ceev hauv qab lub teeb loads thiab qeeb cia cia li ua kom siab. Qhov nkhaus fais fab tsis tu ncua no nres lub cev muaj zog ntawm kev nres thaum tau txais kev ua haujlwm tshaj plaws ntawm lub zog muaj.
Cov kev cai no qhia txog kev coj ua engineering. Txawm li cas los xij, cov neeg tsim tshuab qee zaus sib txawv ntawm lawv vim cov nqi txwv lossis cov qauv tsim hluav taws xob qub.
Kev tshuaj xyuas cov cai tswj qhov tseeb ntawm lub twj tso kua mis tseem yog tib txoj hauv kev nyab xeeb kom paub meej tias kev teeb tsa raug.
A10VSO DFR vs DFLR Teb Lub Sijhawm Sib Piv
Lub hwj chim limiter nyob rau hauv lub teeb DFLR ntxiv damping rau cov tswj Circuit Court. Qhov kev hloov pauv no cuam tshuam sai npaum li cas lub twj tso kua mis teb rau kev hloov pauv sai. Thaum lub valve kaw sai sai, lub twj tso kua mis yuav tsum destroke mus rau xoom tam sim ntawd. Ib qho lus teb ceev ceev txwv tsis pub muaj kev kub ntxhov los ntawm kev puas tsuaj rau hauv qab.
Tus qauv DFR tswj feem ntau destrokes nyob rau hauv 20 mus rau 40 milliseconds, nyob ntawm seb lub twj tso kua mis loj thiab ua hauj lwm siab. Cov roj ntws ncaj qha los ntawm tus tsav valve mus rau kev tswj piston nrog kev txwv me ntsis. Hauv kev teeb tsa DFLR, cov roj yuav tsum dhau los ntawm cov khoom siv ntxiv, cov dej ntws, thiab cov kab hauv lub zog thaiv ua ntej. Qhov ntim ntxiv thiab cov dej tsis kam ua rau me ntsis qeeb lub sij hawm destroke.
Nyob rau hauv dynamic circuits uas voj voog sai, qhov ncua sij hawm luv luv no tuaj yeem ua rau muaj kev kub ntxhov siab tshaj qhov kev pab cuam valve. Cov spikes no tsim lub suab nrov thiab ua kom lub cev hnav. Cov kws tshaj lij nrog cov hom phiaj teb nruj feem ntau xaiv DFR tswj thiab siv lub tshuab loj dua. Lawv pauv cov kev txuag hluav taws xob ntawm DFLR kom tau txais kev soj ntsuam nruj dua. Rau cov qauv kev lag luam, cov lus teb sib txawv tseem me me, tab sis siab - nrawm kaw- lub voj voog yuav tsum tau ua tib zoo saib.
A10VSO Tswj Kev Hloov Siab Cov Txheej Txheem Txheej Txheem
Kho cov li qub nyob rau hauv lub tshav pob yuav tsum tau calibrated siab ntsuas ntawm lub twj tso kua mis qhov hluav taws xob. Load-sensing qauv kuj xav tau lub ntsuas thib ob ntawm X chaw nres nkoj. Kev teeb tsa cov li qub no yam tsis muaj qhov ntsuas kom zoo feem ntau ua rau lub cev tsis muaj zog lossis lub twj tso kua mis tsis ua haujlwm los ntawm kev siab dhau.
- Teem lub siab tshaj plaws system siab ntawm DR compensator ua ntej, tsis hais hom kev tswj. Nrhiav lub siab hloov ntsia hlau ntawm lub ntsiab valve lub cev. Tig lub ntsia hlau clockwise kom nce lub siab txwv, los yog tig nws counterclockwise kom txo nws. Deadhead lub twj tso kua mis tawm tsam lub kaw lus taw qhia kom nyeem qhov siab tshaj plaws ntawm qhov ntsuas qhov hluav taws xob.
- Kho qhov sib txawv siab ntawm DFR thiab DFLR qauv tom ntej. Cov ntsia hlau sib txawv zaum ntawm ib sab ntawm lub siab ntsia hlau ntawm tib lub thaiv. Lub Hoobkas txheej txheem yog feem ntau 14 bar. Txhawm rau txheeb xyuas nws, khiav lub actuator ntawm ib qho chaw ruaj khov, nruab nrab ceev. Qhov sib txawv ntawm qhov hluav taws xob ntsuas qhov hluav taws xob thiab X chaw nres nkoj ntsuas qhia qhov sib txawv siab. Tig lub ntsia hlau clockwise kom nce qhov sib txawv, uas ua rau kom muaj kev ruaj ntseg siab thiab ua kom nrawm.
- Calibrate lub hwj chim txwv ntawm DFLR qauv tsuas yog hais tias lub Circuit Court muaj xws li ib tug flow meter thiab ib tug loading valve. Kev hloov pauv lub zog hloov lub caij nplooj ntoos hlav nro ntawm lub voj voog hyperbolic hauv lub tsev thib ob. Kho qhov teeb tsa no yam tsis muaj lub rooj zaum ntsuas hydraulic tsis pom zoo. Yog tias koj teeb tsa qhov kev txwv siab dhau lawm, lub tshuab hluav taws xob yuav dhau mus ua ntej lub twj tso kua mis pib destroke.
Xauv tag nrho cov kev hloov kho screws nrog cov ceev ceev kom sai li sai tau thaum calibration tiav. Cov kauj ruam no txwv lub tshuab vibration los ntawm kev hloov cov chaw tom qab.
A10VSO Tswj Valve Failure Mode Analysis: Vim Li Cas Piston Nkawm Tsis Ua
Cov pab pawg tu feem ntau liam lub twj tso kua mis tsis ua haujlwm ntawm lub valve faulty tswj. Lub hauv paus ua rau, txawm li cas los xij, feem ntau yog los ntawm cov txheej txheem uas txwv tsis pub tswj kev ua haujlwm kom raug. Thaum lub twj tso kua mis teardowns qhia cov khau hnyav hnyav los yog khau khiab, qhov ua rau yuav luag ib txwm tsis zoo lubrication es tsis muaj qhov tsis xws luag hauv kev tswj thaiv.
- High case ntws siabthawb lub piston nkawm khau tawm ntawm lub swashplate thaum lub sij hawm noj stroke. A10VSO xav kom cov ntaub ntawv siab kom nyob qis dua 2 bar kiag li nyob rau hauv tag nrho cov kev ua haujlwm. Thaum txhaws cov lim dej los yog cov kab rov qab me me thawb siab tshaj qhov txwv no, cov roj zaj duab xis ntawm cov khau ua tsis tiav. Cov khau ces rauj tawm tsam lub swashplate.
- High suction nqus tsev vacuumua rau tib yam kev puas tsuaj los ntawm kev sib txawv. Yog tias kev txwv kev nqus hla dhau 0.8 bar kiag li, roj tsis tuaj yeem sau lub tog raj kheej kom nrawm txaus thaum noj. Qhov tshwm sim cavitation erodes lub valve phaj thiab tsim implosions uas tawg cov khau. Cov khib nyiab ces nkag mus rau qhov tswj valve thiab jams lub spool.
- Cov roj viscosity tsis raugnres qhov kev tswj spool ntawm kev txav raws li qhov xav tau. Yog hais tias cov roj yog tuab heev thaum lub sij hawm txias pib, tus tswj piston reacts qeeb heev rau destroke lub twj tso kua mis, ua rau muaj kev kub siab spikes. Yog hais tias cov roj yog nyias los ntawm overheating, sab hauv los ntawm lub spool ua rau lub twj tso kua mis los ntawm kev tuav lub siab, tawm hauv lub tshuab sluggish.
Kev kho cov teeb meem no yog qhov yuav tsum tau ua ua ntej txhim kho lub twj tso kua mis tshiab. Ib chav hloov pauv yuav raug kev txom nyem tib yam tsis ua haujlwm yog tias cov ntaub ntawv siab lossis lub tshuab nqus tsev tseem nyob ntawm qhov ntau.
Kev Tsim Kho Kev Tsim Nyog ntawm Kev Xaiv Tswj Tsis raug
Swapping ib hom kev tswj rau lwm yam yam tsis tau hloov lub Circuit Court ua rau kev ua haujlwm tsis ua haujlwm thiab feem ntau ua rau lub tshuab puas. Txhim kho lub twj tso kua mis DR hauv DFR Circuit Court tawm ntawm qhov load-sensing kab unhooked los yog ntsaws. Yog tias tsis muaj qhov ntws los nyeem cov kev xav tau, DR lub twj tso kua mis nyob twj ywm ntawm tag nrho cov zis kom txog thaum lub siab siab tshaj plaws. Nws dumps tag nrho cov roj ntau dhau ntawm lub valve nyem, overheating cov kua hauv feeb.
Hloov lub twj tso kua mis DFLR nrog tus qauv DFR twj tso kua mis tshem tawm lub zog limiter uas tiv thaiv lub cev muaj zog. Thaum lub tshuab xav tau kev kub siab thiab siab ntws tib lub sijhawm, DFR twj tso kua mis sim xa ob qho tib si. Qhov kev thov no rub ntau dhau tam sim no thiab mus ncig lub ntsiab breaker, ua rau muaj kev kaw sai thaum lub sij hawm ntau lawm.
| Pump Series / Qauv | Tswj Kev Xaiv | Txheem / Cov Lus Qhia | Ntsiab Specification / Threshold |
|---|---|---|---|
| A10VSO Series 31 (NG18–100) | DG (ob - taw tes ncaj qha) | DIN EN ISO 80079-36 | 280 bar nominal siab |
| A10VSO Series 32 (NG18–140) | DRG (qhov chaw taws teeb siab) | TS EN ISO 80079-37 Cov Lus Qhia Tshwj Xeeb | 350 bar siab tshaj plaws |
| A10VSO Series 52 (Size 10) | Txheem hydraulic | Cov Lus Qhia 2014/34/EU | 250 bar nominal siab |
| A10VSO Series 52 (Size 10) | Txheem hydraulic | ISO 3019-2 (2-qhov) | 315 bar siab tshaj plaws |
| A10VSO Series 31 (NG18) | ANSI B92.1a (Splined S) | DIN 6885 (Keyed P) | II 2G Ex h IIC T4-T1 Gb X |
| A10VSO Series 31 (NG100) | Metric xov 42 | ISO 3019-1 (Hub K01) | II 3G Ex h IIC T4-T1 Gc X |
Siv DFR twj tso kua mis nyob rau hauv ib lub voj voog tsim rau DFR1 vents lub load -sensing teeb liab mus rau lub tank nyob rau hauv lub twj tso kua mis tswj. Lub twj tso kua mis tom qab ntawd tsis ua kom lub siab nyob twj ywm. Yog li ntawd, cov li qub teb maj mam thaum pib ntawm kev txav mus los. Cov kev hloov pauv no ua rau ncua sijhawm ncua sijhawm, nkim nyiaj, thiab tsis muaj kev lees paub ntawm cov chaw tsim khoom.
A10VSO Hloov Phau Ntawv Qhia: Qhia thiab Sourcing Txoj Cai Pump
Nrhiav txoj cai hloov yuav tsum ua raws li tag nrho cov qauv code. Cov twj tso kua mis nrog cov vaj tsev zoo ib yam feem ntau muaj cov kev tswj hwm sab hauv sib txawv. Kev sib txuam tsuas yog hloov chaw, qhov loj me, thiab lub siab nominal tsis paub meej tias cov kev tswj yuav ua haujlwm ua ke. Overlooking cov cai tswj yog qhov feem ntau yuav yuam kev hauv hydraulic tu.
Thaum daim ntawv teev npe qub ploj lawm lossis hnav tam sim ntawd, engineers tuaj yeem txheeb xyuas hom kev tswj xyuas los ntawm kev txheeb xyuas cov chaw nres nkoj ntawm qhov thaiv. Ib qho thaiv uas tsis muaj qhov chaw nres nkoj sab nraud qhia tias muaj DR tswj. Ib qho thaiv nrog rau sab nraud X chaw nres nkoj taw qhia rau DFR, DFR1, lossis DFLR tswj. Lub tsev loj dua, lub caij nplooj ntoos hlav thib ob ntawm sab lees paub DFLR lub zog tswj hwm.
Sheung Chak Hydraulic khoom siv tshuaj xyuas cov twj hloov pauv rau tag nrhoA10VSO series. Lawv pab pawg kws tshaj lij tshuaj xyuas cov kev cai hauv Circuit Court kom paub meej tias txhua chav muaj kev tswj kom raug, kev sib hloov ntawm cov ncej, thiab qhov chaw nres nkoj rau kev teeb tsa ncaj qha. Cov neeg yuav khoom tuaj yeem tshuaj xyuas cov ncauj lus kom ntxaws thiab cov lus qhia kev qhia ntawm lawvqeb nplooj ntawvlos xyuas qhov ntev thiab tswj cov logic ua ntej muab qhov kev txiav txim.
Tswv yim RFQ Template rau A10VSO Procurement
Cov neeg yuav khoom yuav tsum muab cov ntsiab lus ua tiav kom ntseeg tau tias cov neeg muag khoom hais txog lub twj tso kua mis kom raug. Tawm tawm cov cai tswj los yog lub zog teeb tsa ua rau tus neeg xa khoom xav txog. Qhov kev kwv yees no feem ntau ua rau xaj lub tsev tsis raug. Cov lus hauv qab no teev cov teb xav tau rau athov kom haistiv thaiv cov nqi rov qab.
| Yuav tsum tau teb | Technical Specification | Kev Ceeb Toom/Verification Method |
|---|---|---|
| Ua kom tiav Model Code | eg, A10VSO 71 DFR1/31R-PPA12N00 | Nyeem ncaj qha los ntawm daim ntawv hlau |
| Pump Series thiab Loj | Series 31, 32, lossis 52; Loj 10 txog 140 | Txiav txim siab mounting flange thiab chaw nres nkoj qhov chaw |
| Tswj hom | DR, DFR, DFR1, lossis DFLR | Txheeb xyuas X chaw nres nkoj nyob ntawm qhov thaiv thaiv |
| Ncej tig | Clockwise (R) lossis Counterclockwise (L) | Saib los ntawm tus tsav ncej kawg |
| DFLR Power Setting | Piv txwv li, 22 kW ntawm 1500 rpm | Yuav tsum tau rau DFLR; check prime mover ntsuam xyuas |
| Differential Siab | eg14 ib | Qhia rau DFR/DFR1 yog tias xav tau kev teeb tsa |
Muab cov ntsiab lus ua tiav no tso cai rau tus neeg muag khoom sim lub twj tso kua mis tiv thaiv tus lej ua haujlwm qub. Qhov no ua kom lub twj tso kua mis hloov pauv kom raug sai li sai tau thaum lub kaw lus pib.
